Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Line-of-sight opsporingsafstand: | 6km/3km | Afstandsresolutie: | 30m, 75m |
---|---|---|---|
Blinde vlekbreedte: | 50m/100m | accumulatietijd: | 0.5s/1s/2s/4s/8s facultatief |
Radiale de metingswaaier van de windsnelheid: | -75~+75m/s | Radiale de metingsnauwkeurigheid van de windsnelheid: | 0.1m/s |
Aantal afstandspoorten: | 300 | Het Niveau van de laserveiligheid: | Van CEI 60825-1 (2014) Klasse 1M Eye Safety |
Horizontale aftastenwaaier: | 0°~360° | Verticale aftastenwaaier: | 0°~180° |
Hoekige resolutie: | 0.1° | het richten van nauwkeurigheid: | 0.1° |
Het maximumtarief van de plaatsupdate: | 2Hz | De tijd van de gegevensopslag: | 5 tot 18 maanden |
Gegevensindeling: | .csv dossier | Milieuaanpassingsvermogen en betrouwbaarheid: | -25~+50℃, kan tot -40~+60℃ worden uitgebreid |
Gewicht: | ≤150kg | GNSS-functionaliteit: | Steun GPS/Beidou |
De tijddienst: | NTP-timing of GPS/Beidou-timing | ||
Hoog licht: | De Snelheidslidar van de azimut Lopende Wind,Lidar van de windsnelheid OEM,De Wind Lidars van de hoogte Hoeksnelheid |

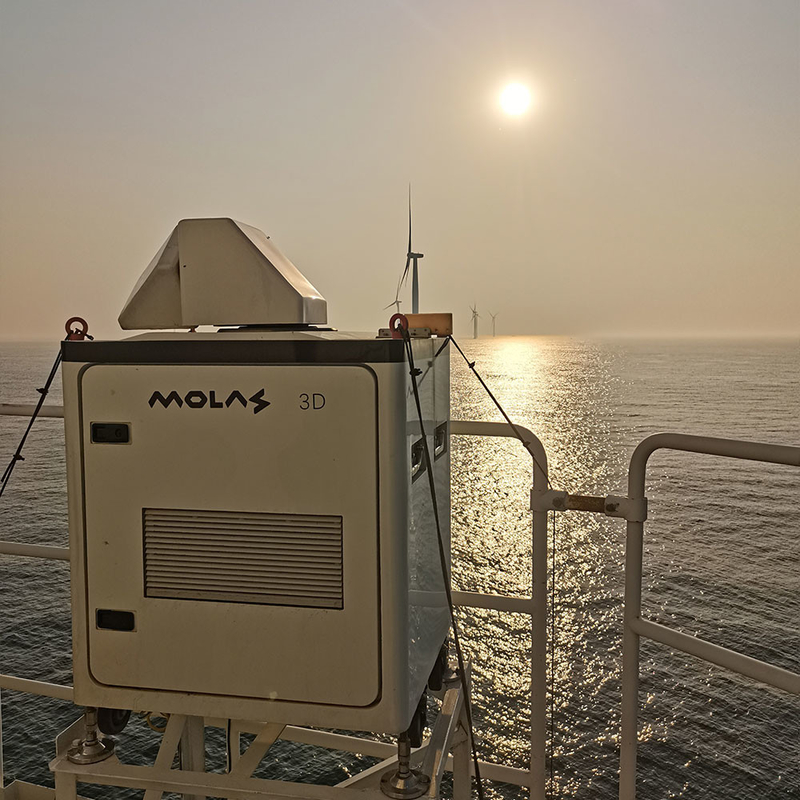

Hoeksnelheid van hoogte en azimut lopende Lidar van de Windsnelheid
1, Productinleiding
Aftastenwijze: Er zijn 4 aftastende wijzen om te kiezen van, namelijk: cirkel afzonderlijke, cirkel afzonderlijke ononderbroken, sector, en ononderbroken sector. De specifieke configuratiemethodes worden hieronder getoond in Lijst 4;
Het aantal aftasten richt: het aantal bemonsteringspunten voor de lopende gegevens van de aftastenconfiguratie;
Hoeksnelheid: de hoeksnelheid van hoogte en azimut het lopen;
Azimutbegin: Het beginhoek van het azimutaftasten;
De hoek van de azimutomwenteling: Waarde van de azimut de lopende hoek;
hoogtebegin: de hoek van het het aftastenbegin van de hoogtehoek;
De hoek van de hoogteomwenteling: de waarde van de lopende hoek van de hoogtehoek;
2, Prestatiesparameters
Basisparameters | |
Line-of-sight opsporingsafstand | 10km (typisch geval) |
Afstandsresolutie | facultatieve 30m/45m/60m/75m |
Accumulatietijd | 0.5s/1s/2s/4s/8s facultatief |
Radiale de metingswaaier van de windsnelheid | -75~+75 m/s |
Radiale de metingsnauwkeurigheid van de windsnelheid | 0.1m/s |
Aantal afstandslagen | tot 300 |
Horizontale aftastenwaaier | 360° × n |
Verticale aftastenwaaier | -10°~190° |
Het richten van nauwkeurigheid | 0.1° |
Aftastenmethode | Het Aftasten van PPI, van RHI, van DBS, LOS en Programma |
Vorm de in real time van de gegevensoutput | Facultatieve Profibus DP/Modbus TCP/CAN |
Telecommunicatie | 1000base-TX of 4G-externe toegang |
Milieuparameters | |
Werkende temperatuur en vochtigheid | verlengbaar -25~+50℃ (aan -40~+60℃), 5%~100% relatieve vochtigheid |
IP beschermingsklasse | Huisvesting IP54, kernmodule IP66 |
Anticorrosion rang | C4 |
De snelheid van de overlevingswind | 70m/s (vast door voet of door draadkabel) |
Het werk hoogte | ≤3500m |
Andere parameters | |
Lopende machtsconsumptie | ≤1kW |
Langs aangedreven | 110VAC±20% of 220VAC±20%, 50Hz±10% |
Grootte | 800mm*650mm*11 30mm |
Gewicht | ≤150kg |
Toegankelijkheid | |
GNSS-functionaliteit | Steun GPS/Beidou |
De tijddienst | NTP-timing of GPS/Beidou-timing |
3, Schematisch diagram van 3D de windlidar van aftastendoppler
